| 基本選定 |
| 機種 |

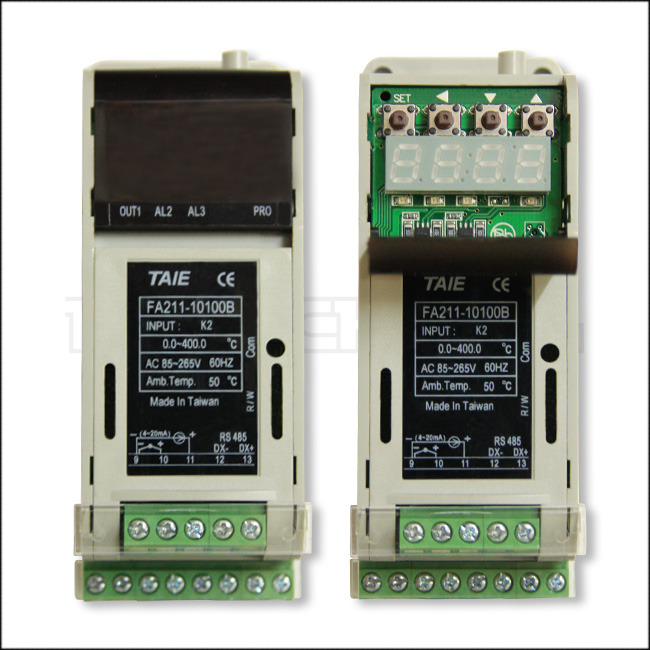

FA211 經濟型 |
| 外殼顏色 |
深黑色調/淺灰色調兩種可選 |
| 接線端子 |
固定端子 |
| 參數設定方式 |
內建4只操作鍵或通信方式 |
| 安裝方式 |
DIN Rail導軌、φ4螺絲孔 |
| 顯示方式 |
單顯示 |
| 出廠基本配備 |
1組輸出 + 1組警報 |
| 最大擴充 |
1組輸出 + 2組警報 或 2組輸出+1組警報 |
| 一般規格 |
| 電源電壓 |
AC 85~265V |
| 電源頻率 |
50/60 HZ |
| 消耗功率 |
約4VA |
| 資料保護 |
斷電保持記憶體 EEPROM(寫入次數：約100萬回，DATA保持期間10年) |
| 絕緣電阻 |
主迴路 - 外殼(對地)、控制迴路 - 外殼(對地) DC500V>10MΩ |
| 耐電壓 |
主迴路 - 外殼(對地) AC1500V 1分鐘 / 控制迴路 - 外殼(對地) AC1000V 1分鐘 |
| 耐震動 |
10-55HZ 0.5mm(最大2G) XYZ各方向2h |
| 耐衝擊 |
100m/s^2 (約10G) XYZ各方向3回 |
| 保護結構 |
IP00 |
| 操作盒顯示器高度 |
無操作盒 |
| 單排LED顯示高度 |
7段數位顯示：7 mm |
| 外型尺寸 |
40 x 107 x 43 mm |
| 重量 |
約115g |
| 使用周圍溫度 |
0~50℃ |
| 使用周圍溼度 |
相對溼度 20~90% RH不結露 |
| 保存溫度 |
-25℃ ~ +65℃ |
| 控制性能 |
| 控制方式 |
加熱、冷卻單輸出或加熱冷卻雙輸出PID，P，PI，PD，ON/OFF(P=0)，FUZZY |
| PID參數 |
P：0.0 ~ 200%，I：0~3600秒，D：0~900秒 |
| 控制週期 |
0~150秒 |
| 輸入性能 |
|
信
號
輸
入
|
信號輸入點數
|
1點 |
| 顯示精度 |
0.2% Full Scale ±1digit |
| 取樣時間 |
250ms |
| 熱電偶(TC) |
K，J，R，S，B，E，N，T，W5Re/W26Re，PL2，U，L |
| 白金電阻體(RTD) |
PT100，JPT100 |
| DC電流信號 |
4~20mA，0~20mA |
| DC電壓信號 |
0~1V，0~5V，0~10V，1~5V，2~10V，-10~10mV，0~10mV，0~20mV，0~50mV，10~50mV |
|
小數點位數可選擇
0000 000.0
00.00 0.000
|
溫度Sensor信號輸入時，PV顯示的小數點位數，依選用Sensor代碼決定(代碼1~52) |
| DC電流、電壓信號輸入時，PV顯示的小數點位數，由設定參數"DP"決定(代碼61~94) |
| 輸出性能 |
|
第
一
組
輸
出
|
Relay |
1a接點 8A 220V |
| 外部SSR驅動用 |
ON：24V，OFF：0V，最大負荷電流：20mA |
| 4-20mA / 0-20mA |
最大負載電阻：560Ω |
| 0-5V，0-10V |
最大負荷電流：20mA |
| SSR高壽命Relay |
1A TRIAC無接點電驛(Option)
|
|
第
二組
輸
出
|
Relay |
1a接點 8A 220V |
| 外部SSR驅動用 |
ON：24V，OFF：0V，最大負荷電流：20mA |
| 4-20mA / 0-20mA |
最大負載電阻：560Ω |
| 0-5V，0-10V |
最大負荷電流：20mA |
| SSR高壽命Relay |
1A TRIAC無接點電驛(Option) |
| 通信功能 |
| 通訊方式 |
RS-485兩線式半雙工 |
| 通訊協定 |
Modbus RTU、Modbus ASCII、TAIE 三種方式 |
| Data bit |
8 bit |
| Start bit |
1 bit |
| Stop bit |
1 bit 或 2 bit |
| 通訊速率 |
38400、19200、9600、4800、2400bps |
| 錯誤檢查 |
Parity 偶even、奇odd 或 CRC-16 (Modbus時) |
| 連接台 |
最多32台 |
| 通訊距離 |
最大1200m |
| 警報輸出 |
| 第一組警報Relay |
1a接點 8A 220V |
| 第二組警報Relay |
1a接點 8A 220V |
| 警報設定範圍 |
-1999~9999 (小數點位置根據輸入種類而不同) |
