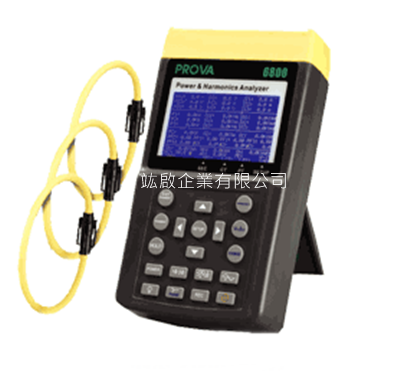

特色：
|
|
- 適用各種電力系統 ( 三相四線、三相三線、單相兩線、單相三線 )
- 電流電壓都是真均方根值 (True RMS)
- 真實功率，瓦特 (W ， KW ， MW ， GW)
- 視在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
- 功率因素 (PF) ，相角 (Φ)
- 瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
- 電流測量從 0.1mA 到 3000A ，可測小型 IT 待機耗電量到大型電力系統的最大需求
- 一個畫面同時顯示 35 個三相四線的電力參數
- 時顯示電壓與電流波形，以了解兩者關係
- 顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
- 記憶容量可紀錄三相四線系統17000筆資料，使用者可設定定時記錄的時間(2到6000秒)
- 即時輸出波形、電力系統參數或100個諧波等資料
- 圖示各種電力系統相位圖 (Phasor Diagram) ，以了解各相間的電壓電流關係
- 可設定 CT 比 (1 to 600) 與 PT 比 (1 to 3000)
- 顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示，使用者可設定評估時間 )
- 電流電壓諧波分析可高達 99 次
- 一個畫面同時顯示波形與 50 個諧波
- 高速度取樣速度 ( 每週期 1024 點 ) 來確實顯示波形，並指出最大最小峰值
- 諧波總量百分比 (%THD-F) 分析
- 顯示三相電壓不平衡比值 (VUR)
- 顯示三相電壓不平衡因百分比 (d0% , d2%)
- 顯示中性線不平衡的電流 (In)
- 帶有背光的大型點陣矩陣LCD顯示
- 光學式USB介面
- 內建時鐘及萬年曆，配合記錄使用
- 可偵測電壓瞬間不穩，記下 28 個發生點 ( 時間 + 幾個週期 ) ，使用者可設定上下限百分比 (%)
- 鉤部直徑(Model 3007 為軟性感測器直徑)： -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
-
|
|
AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
|
|
|
範圍
|
解析度
|
讀值準確度(6800+6801)
|
讀值準確度 (6800+6802)
|
讀值準確度 (6800+3007)
|
|
5.0 – 99.9W
|
0.1W
|
±1% ± 0.8 w
|
±1% ± 0.8 w
|
±1% of Range
|
|
1.000 – 9.999 KW
|
0.001 KW
|
±1% ± 8 w
|
±1% ± 8 w
|
±1% of Range
|
|
10.00 – 99.99 KW
|
0.01 KW
|
±1% ± 8 0w
|
±1% ± 8 0w
|
±1% of Range
|
|
100.0 – 999.9 KW
|
0.1 KW
|
±1% ± 0.8kw
|
±1% ± 0.8kw
|
±1% of Range
|
|
1000 – 9999 KW
|
1 KW
|
±1% ± 8kw
|
±1% ± 8kw
|
±1% of Range
|
|
0.000 – 9.999MW
|
0.001MW
|
–
|
±1% ± 8 0kw
|
–
|
| |
|
|
|
|
|
|
|
AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1)
|
|
|
|
範圍
|
解析度
|
讀值準確度
|
|
6830+6801
(超載保護 AC200A)
|
0.050 – 9.999A
|
0.00A
|
±0.5% ± 0.05A
|
|
10.00 – 60.00A
|
0.01A
|
±0.5% ± 0.5A
|
|
60.00 – 99.99A
|
0.01A
|
±0.1% ± 0.5A
|
|
6830+6802
(超載保護 AC2000A)
|
0.04 – 10.00A
|
0.01A
|
–
|
|
0.4A – 100.0A
|
0.1A
|
±0.5% ± 0.5A
|
|
4.0 – 1000.0A
|
1A
|
±0.5% ± 5A
|
|
6830+ 3007
(超載保護 AC3500A)
|
4 – 300A
|
0.1A
|
±1% of Range
|
|
300.0 – 999.9A
|
0.1A
|
±1% of Range
|
|
1000 – 3000A
|
1A
|
±1% of Range
|
| |
|
|
|
|
|
|
|
AC(交流)電壓 ( 50 或 60 Hz,自動檔位，真均方根值，波峰因素<4，輸入阻抗10M Ω ，VT(PT)=1CT=1，800V超載保護)
|
|
|
範圍
|
解析度
|
讀值準確度
|
範圍
|
解析度
|
讀值準確度
|
|
4.0V – 500.0 (Phase to Neutral)
|
0.1V
|
± 0.5% ± 5dgts
|
4.0V – 600.0V (Phase to phase)
|
0.1V
|
± 0.5% ± 5dgts
|
| |
|
|
|
|
|
|
|
|
|
AC(交流)電流的諧波分析(1~99階)6802大電流鉤部
|
|
|
範圍
|
百分比(%)
|
電流值(A)
|
|
解析度
|
讀值準確度
|
解析度
|
讀值準確度
|
|
1 – 20 th
|
0.1%
|
±2%
|
0.1 A
|
±2% of reading ± 0.4A
|
|
21 – 50 th
|
4% of reading ±2.0%
|
±4% of reading ±0.4A
|
|
51 – 99 th
|
6% of reading ±2.0%
|
±6% of reading ±0.4A
|
| |
|
|
|
|
|
|
|
|
AC(交流)電流的諧波強度(1~99階)6801小電流鉤部，適合CT
|
|
|
範圍
|
百分比(%)
|
電流值(A)
|
|
解析度
|
讀值準確度
|
解析度
|
讀值準確度
|
|
1 – 10 th
|
0.1%
|
±0.25 of reading ±1%
|
0.1mA / 0.1A
|
±0.2% of reading ±7dgts
|
|
11 – 20 th
|
±2% of reading ±1%
|
±2% of reading ±7dgts
|
|
2 1 – 50 th
(A範圍)
|
±5% of reading ±1%
|
±5% of reading ±7dgts
|
|
2 1 – 50 th
(mA範圍)
|
±10% of reading ±1%
|
±10% of reading ±7dgts
|
|
5 1 – 99 th
|
±35% of reading ±1%
|
±35% of reading ±7dgts
|
| |
|
|
|
|
|
|
|
|
AC(交流)電流的諧波分析(1~99階)3007超大電流軟性鉤部
|
|
|
範圍
|
百分比(%)
|
電流值(A)
|
|
解析度
|
讀值準確度
|
解析度
|
讀值準確度
|
|
1 – 20 th
|
0.1%
|
±2%
|
0.1A / 1A
|
±0.2% of Range ±0.4A/40A
|
|
21 – 50 th
|
± 6%
|
±4% of Range ± 0.4A/40A
|
|
51 – 99 th
|
±10%
|
±6% of Range ± 0.4A/40A
|
| |
|
|
|
|
|
|
|
|
總諧波失真值(THD)
|
|
|
範圍
|
解析度
|
讀值準確度(6801)
|
讀值準確度(6802)
|
讀值準確度(3007)
|
|
0.0 – 20%
|
0.1%
|
±1%
|
±2%
|
±2%
|
|
20 – 100%
|
0.1%
|
±3% of reading ±5%
|
±6% of reading ±1%
|
±6% of reading ±1%
|
|
100 – 999.9%
|
0.1%
|
±10% of reading ±10%
|
±10% of reading ±1%
|
±10% of reading ±1%
|
| |
|
|
|
|
|
|
|
|
交流電壓峰值(峰值>5V) 或 AC電流(峰值>20A)，VT=1
|
|
|
範圍
|
取樣時間
|
讀值準確度
|
|
50Hz
|
19 μS
|
±5% ±30digits
|
|
60Hz
|
16 μS
|
±5% ±30 digits
|
| |
|
|
|
|
|
|
諧波的波峰因素(C.F.)(峰值>5V) 或 ACA(峰值範圍>10%)，VT=1
|
|
|
範圍
|
解析度
|
讀值準確度
|
|
1.00 – 99.99
|
0.01
|
±5% ±30digits
|
| |
|
|
|
|
|
|
在自動模式上的頻率
|
|
|
範圍
|
解析度
|
讀值準確度
|
|
45 – 65Hz
|
0.1Hz
|
0.2Hz
|
| |
|
|
|
|
|
|
功率因素(PF)
|
|
|
範圍
|
解析度
|
讀值準確度
|
|
0.00 – 1.00
|
0.01
|
± 0.04
|
| |
|
|
|
|
|
|
相角(Φ)
|
|
|
範圍
|
解析度
|
讀值準確度
|
|
-180 。 to 180 。
|
0.1 。
|
± 1 。
|
| |
|
|
|
|
|
|
一般規格
|
|
|
鉤部直徑Φ(6801)
|
約30mm
|
|
鉤部直徑Φ(6802)
|
約55mm(approx.), 64 X 24mm(Bus Bar)
|
|
電池規格
|
1.5V SUM-3 x 8
|
|
顯示
|
帶有背光的大型點矩陣LCD
|
|
耗電量
|
約140mA
|
|
外部直流電源
|
直流12V的變壓器 (為了操作安全，一定要有600V耐壓保護)
|
|
每週期取樣速度
|
1024
|
|
LCD顯示更新速度
|
1 times / sec.
|
|
操作溫度
|
-10°C to 50°C
|
|
儲存溫度
|
-20°C to 60°C
|
|
操作溼度
|
< 85% relative
|
|
儲存溼度
|
< 75% relative
|
|
重量(6830)
|
1160g (包括八個電池)
|
|
重量(6801)
|
200g
|
|
重量(6802)
|
600g
|
|
尺寸(6830)
|
257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
|
|
尺寸(6801)
|
210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
|
|
尺寸 (6802)
|
244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)
|
|
附件
|
四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8
|
|
